¿Pueden las juntas de anillo realmente soportar alta presión y alta temperatura?

En las industrias del petróleo, el gas y la perforación, el rendimiento del sellado afecta directamente la seguridad de los equipos y la eficiencia de la producción. Las juntas de anillo, diseñadas específicamente para entornos de alta presión y alta temperatura, se utilizan ampliamente en equipos de producción de petróleo y gas e instalaciones de perforación. Sin embargo, muchos ingenieros y compradores corporativos todavía se preguntan: "¿Pueden las juntas anulares funcionar realmente de manera confiable en condiciones extremas?"
Este artículo proporcionará un análisis exhaustivo de cinco aspectos: principios de diseño, propiedades de los materiales, estándares y especificaciones, casos de aplicación práctica y recomendaciones de selección, para responder a esta pregunta.

1. Principios de diseño de Juntas de junta de anillo

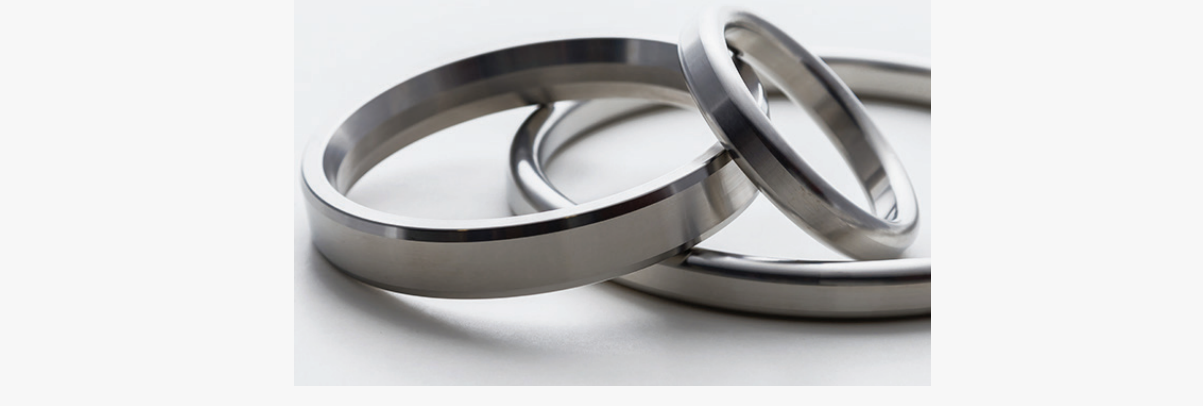

Las juntas de junta anular, también conocidas como juntas RTJ (Ring Type Joint), son componentes de sellado especiales que logran un sellado eficiente mediante presión mecánica. Sus principios básicos de diseño incluyen:

Sellado por presión inducido por pernos
Durante la instalación, los pernos aplican una presión uniforme a la brida, lo que hace que la porción metálica más blanda de la junta de la junta del anillo fluya hacia los pequeños espacios en la superficie de la brida, formando así un sello de contacto de metal a metal hermético y confiable.

Sellado metal con metal
A diferencia de las juntas blandas tradicionales, las juntas de junta anular dependen del flujo de metal y la deformación plástica para sellar, manteniendo la estabilidad en condiciones de alta presión y alta temperatura, y son menos propensas a sufrir deformaciones por compresión o fugas.

Diseño mecánico adaptativo
El diseño de la sección transversal de la junta anular se calcula con precisión para adaptarse a la rugosidad de la superficie y la distribución de tensiones de diferentes materiales de bridas, lo que garantiza un rendimiento de sellado confiable a largo plazo en condiciones de trabajo extremas.

Este diseño único hace que las juntas de anillo sean la opción preferida para el sellado a alta presión y alta temperatura en las industrias de petróleo, gas y química.

2. Las propiedades del material determinan la resistencia a alta presión y alta temperatura
El rendimiento de las juntas anulares a alta presión y alta temperatura está estrechamente relacionado con los materiales utilizados. Los materiales comunes incluyen:

Metales blandos: como cobre, bronce de aluminio, acero blando o aleaciones a base de níquel, que poseen buena plasticidad y propiedades de sellado.

Acero de aleación de alta temperatura: resistente al calor y a la corrosión, manteniendo la resistencia en condiciones de funcionamiento a alta temperatura.

Las características del material afectan directamente la resistencia a la presión y la temperatura de las juntas anulares. Por ejemplo, según las normas API 6A y ASME B16.20, las juntas de anillo diseñadas con materiales y dimensiones específicas pueden soportar presiones de cientos de bares y temperaturas de cientos de grados Celsius, cumpliendo con los estrictos requisitos operativos de los equipos de boca de pozo, cabezas de perforación y tuberías de petróleo y gas.

3. Las especificaciones estándar garantizan la confiabilidad
Para garantizar la confiabilidad de las juntas de anillo en entornos de alta presión y alta temperatura, se han establecido varios estándares industriales nacionales e internacionales:

API 6A: Estándar para válvulas y equipos de boca de pozo en la industria del petróleo y el gas, que cubre clasificaciones de presión, dimensiones y requisitos de materiales.

API 17D: Estándar para equipos submarinos, que garantiza un rendimiento de sellado en entornos submarinos de alta presión.

ASME B16.20: Norma para sellado de bridas y tuberías industriales, que regula la fabricación y prueba de juntas anulares.

Al cumplir estrictamente con estos estándares, la resistencia a la presión, la resistencia a la temperatura y el rendimiento a prueba de fugas de las juntas de anillo están verificados por ingeniería, lo que permite a las empresas utilizarlas con confianza en equipos críticos.

4. Rendimiento de las juntas anulares en aplicaciones prácticas
Equipos de perforación y bocas de pozo de petróleo y gas
Las juntas de anillo se utilizan ampliamente en bocas de pozos de alta presión, juntas de tuberías de perforación, válvulas para árboles de Navidad y otros equipos. Su principio de sellado metálico mantiene el sello incluso bajo cambios repentinos de presión y altas temperaturas, evitando fugas de petróleo y gas y garantizando la seguridad de la producción.

Tuberías petroquímicas
En tuberías de vapor de alta temperatura o tuberías que transportan fluidos corrosivos, las propiedades resistentes a la corrosión y a altas temperaturas de las juntas de anillo reducen significativamente los incidentes de fugas y mejoran la confiabilidad operativa de la tubería.

5. Recomendaciones de selección e instalación
Para aprovechar al máximo el rendimiento de las juntas anulares a alta presión y alta temperatura, las empresas deben prestar atención a los siguientes puntos:

Seleccione juntas según la clasificación de presión
Los diferentes entornos operativos tienen diferentes presiones y temperaturas; por lo tanto, durante la selección se deben considerar los requisitos de clasificación de presión en las normas API y ASME.

Haga coincidir adecuadamente el material y las dimensiones de la brida
La junta del anillo debe coincidir con el material, la dureza y las dimensiones de la superficie de la brida para garantizar un sellado eficaz de metal con metal.

Par de instalación correcto
Aplicar un par de torsión uniforme a los pernos es crucial para garantizar un sellado confiable. Se debe utilizar una llave dinamométrica de acuerdo con los procedimientos estándar durante la instalación.

Inspección y mantenimiento regulares
Aunque las juntas de anillo funcionan de manera estable en ambientes de alta presión y alta temperatura, aún es necesaria una inspección regular de la superficie de la brida y el estado de la junta después de un uso prolongado para garantizar un funcionamiento seguro y continuo.

De hecho, las juntas de juntas anulares pueden soportar altas presiones y altas temperaturas, gracias a su exclusivo diseño de sellado metálico, materiales de alta calidad, estándares y especificaciones estrictos y métodos de instalación científicos. En equipos de petróleo, gas natural, perforación y tuberías de alta temperatura y alta presión, las juntas de junta anular no solo proporcionan un sellado confiable sino que también mejoran significativamente la seguridad del equipo y la eficiencia de producción.
Para las empresas, elegir juntas anulares de alta calidad que cumplan con los estándares API 6A, API 17D y ASME B16.20, y cumplir estrictamente con los procedimientos de instalación y mantenimiento, es crucial para garantizar el funcionamiento seguro y sin problemas de operaciones de alta presión y alta temperatura.
