¿Qué precauciones se deben tomar al instalar juntas de metal corrugado?

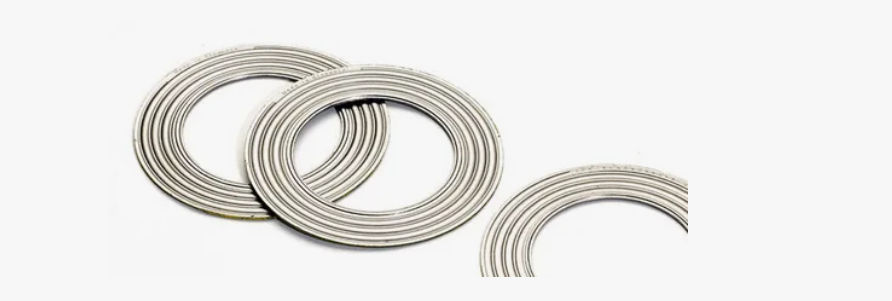

Juntas de metal corrugado , como material de sellado de alto rendimiento, se utilizan ampliamente en industrias como la petroquímica, la energía, la energía y la fabricación de maquinaria. En condiciones de alta temperatura, alta presión, alta corrosión o presión que cambia cíclicamente, las juntas de metal corrugado, con su excelente recuperación elástica y resistencia a la compresión, se han convertido en una opción ideal para sellar bridas en muchos equipos. Sin embargo, no importa qué tan bueno sea el desempeño de la junta, una instalación incorrecta puede causar fugas, aplastamientos o incluso accidentes de seguridad. Por lo tanto, una instalación correcta es crucial.

A continuación se detalla el uso correcto de juntas de metal corrugado desde tres aspectos: preparación previa a la instalación, puntos de montaje y errores comunes.

1. Preparación previa a la instalación
Antes de instalar juntas de metal corrugado, se requieren una serie de comprobaciones y confirmaciones para garantizar que la junta se encuentre en un entorno operativo adecuado.

(1) Compruebe si la superficie de la brida es plana y limpia.
La superficie de sellado de la brida debe estar libre de rayones, rebabas, óxido o fragmentos residuales de la junta.
Limpiar con un cepillo de alambre o solvente.
La rugosidad de la superficie debe cumplir con los requisitos de la junta; de lo contrario, afectará el rendimiento del sellado.
Especialmente en el caso de juntas metálicas, los requisitos de calidad para la superficie de sellado son aún mayores; cualquier defecto puede provocar fugas.

(2) Confirmar las especificaciones y el modelo de la junta.
Antes de la instalación, verifique:
Si el material de la junta es adecuado para las condiciones de trabajo (por ejemplo, acero inoxidable, revestimiento de grafito, etc.)
Si las dimensiones coinciden con la brida
Si el espesor es apropiado
Si las clasificaciones de temperatura y presión cumplen con los requisitos
Evite el uso de juntas "lo suficientemente cercanas" para evitar afectar el efecto de sellado.

(3) Compruebe si la estructura corrugada está intacta.
Las corrugaciones son la estructura central para la recuperación elástica y el rendimiento de sellado de la junta. Antes de la instalación, se debe confirmar que:
Las corrugaciones no están rotas.
No hay deformación obvia
Las capas de grafito, PTFE y otras capas de revestimiento están firmemente en su lugar y no se han caído.
Si se encuentran daños, se debe reemplazar inmediatamente.

2. Puntos clave para instalar juntas de metal corrugado
Los procedimientos de instalación correctos pueden mejorar eficazmente el rendimiento del sellado y la vida útil.
(1) Centrado correcto
La junta debe estar exactamente centrada en la brida y no puede desplazarse. La excentricidad provocará una tensión desigual, provocando:
Sobrepresión en algunas áreas que provoca daños en las juntas
Presión insuficiente en algunas zonas, lo que provoca fugas.
Si la brida es grande, se recomienda utilizar una herramienta de posicionamiento temporal para ayudar en la instalación.

(2) Apriete uniforme y simétrico de pernos
El ajuste es un paso crucial en la instalación de juntas de metal corrugado y debe seguir el principio de "segmentación simétrica":
Los pasos de apriete suelen ser los siguientes:
Primero, apriete previamente con un torque del 30 %.
En segundo lugar, apriete uniformemente con un par de torsión del 60 %.
En tercer lugar, alcance el 100% de par.
Finalmente, vuelva a verificar en diagonal.
Este método garantiza una tensión constante en la junta, evitando una compresión excesiva en un lado o un sellado insuficiente en el otro.

(3) Controlar la fuerza de apriete adecuada
Las juntas de metal corrugado tienen requisitos específicos de fuerza de apriete:
Demasiado bajo: sellado inadecuado, lo que provoca fugas
Demasiado alto: Las corrugaciones se dañan, perdiendo su elasticidad y capacidad de recuperación.
Se recomienda apretar según el modelo de junta, grado de brida y especificaciones de pernos, consultando la tabla de torque proporcionada por el fabricante.

(4) Evite aplicar lubricante directamente a la superficie de la junta.
Algunos instaladores están acostumbrados a aplicar aceite o grasa a la superficie de la junta, lo que afectará la fricción entre la junta y la superficie de sellado, lo que provocará:
Deslizamiento de la junta
Sellado inestable
Concentración de estrés
El lubricante sólo debe aplicarse en pequeñas cantidades a los pernos y nunca debe aplicarse a la junta.

3. Puntos clave a comprobar después de la instalación
Después de la instalación, se requiere una inspección exhaustiva:
(1) Confirme si el torque del perno cumple con el estándar
Utilice una llave dinamométrica para volver a inspeccionar y evitar errores causados por el juicio manual.

(2) Compruebe si hay cambios en la separación de las bridas.
El espacio a ambos lados de la brida debe ser consistente; en caso contrario, indica:
La junta no está centrada.
Fuerza de perno desigual
Es necesario un reajuste.

(3) Observación de fugas en la ejecución de prueba
Preste mucha atención durante la presurización o calentamiento del sistema:
Cualquier pequeña fuga
Cualquier sonido o vibración anormal
Cualquier sobrecalentamiento localizado
Si es necesario, realice un termoapriete secundario para mejorar el rendimiento del sellado.

4. Evite estos errores comunes
Al instalar juntas de metal corrugado, es más probable que los siguientes errores causen fugas o daños:

Usar juntas viejas directamente
Superficie de la junta contaminada con aceite, agua o impurezas
Continuar utilizando bridas severamente deformadas.
No apretar los pernos según los estándares de torque
Usar juntas más allá de sus condiciones de funcionamiento (temperatura o presión excesiva)
Evitar estos problemas garantiza un sellado verdaderamente fiable.

Las juntas de metal corrugado poseen un excelente sellado y adaptabilidad, pero sólo si se instalan correctamente. Sólo realizando inspecciones exhaustivas antes de la instalación, asegurando una distribución uniforme de la tensión durante la instalación y realizando comprobaciones posteriores a la instalación, la junta podrá alcanzar la vida útil y el rendimiento de sellado previstos. Para equipos industriales, una pequeña junta es crucial para el funcionamiento seguro de todo el sistema; por lo tanto, la instalación no debe tomarse a la ligera.
