Junta Kammprofile frente a junta enrollada en espiral: la comparación directa
Para aplicaciones donde el control del espesor instalado, la baja pérdida de carga de los pernos y el rendimiento estable a través de ciclos térmicos repetidos son lo más importante, como intercambiadores de calor, refrigeradores y bridas de recipientes de alta integridad, la construcción de juntas kammprofile es generalmente la opción técnica más sólida. Para bridas de tuberías, válvulas y bombas de uso general que abarcan una amplia gama de clases de presión, la junta enrollada en espiral sigue siendo la opción más comúnmente especificada y ampliamente disponible. Ninguna familia de juntas es universalmente superior. La selección correcta depende del acabado de la superficie de la brida, el rango de temperatura de funcionamiento, los requisitos de estabilidad de carga de los pernos y el equipo específico que sella la junta.
esto junta de perfil kamm vs junta enrollada en espiral La comparación recorre las diferencias estructurales, las tendencias de rendimiento del sellado, el manejo de la temperatura según el material de revestimiento, los patrones de uso típicos de la industria y un marco de selección práctico para que los ingenieros, los equipos de adquisiciones y los planificadores de mantenimiento puedan combinar el tipo de junta adecuado para la aplicación que tienen ante sí.
- Las juntas Kammprofile utilizan un núcleo de metal sólido ranurado con capas de revestimiento suave, lo que les da un espesor de instalación menor y una deformación por compresión reducida.
- Las juntas enrolladas en espiral utilizan devanados alternos de tira metálica formada y material de relleno, lo que les otorga flexibilidad en una amplia gama de tipos de bridas.
- un tipico comparación de juntas de perfil de leva apunta hacia diseños de perfil kamm para intercambiadores de calor, mientras que los diseños enrollados en espiral siguen siendo un valor predeterminado común para tuberías en general.
- Ambas familias de juntas suelen estar disponibles con revestimiento de grafito, PTFE o mica, según la temperatura de funcionamiento y la exposición al fluido del proceso.
Comprensión de la construcción de juntas Kammprofile
A junta de perfil kamm , a veces denominada en la industria usyo la ortografía alternativa junta de perfil de leva, es una junta semimetálica construida alrededor de un núcleo de metal sólido que está mecanizado con una serie de finas ranuras concéntricas en ambas caras de sellado. Este núcleo ranurado luego se cubre con una fina capa de sellado suave, generalmente grafito, PTFE o mica, que se pega, se fija mecánicamente o se lamina sobre la superficie mecanizada.
Estructura central y perfil ranurado.
Las ranuras en un núcleo de kammprofile concentran la carga del perno disponible a lo largo de una serie de picos de contacto estrechos en lugar de distribuirla uniformemente por toda la cara. Este patrón de tensión concentrada permite que la capa de revestimiento suave fluya hacia irregularidades microscópicas de la superficie de la brida, mientras que el núcleo sólido debajo resiste la sobrecompresión y mantiene la estabilidad dimensional. Debido a que el núcleo soporta la carga estructural, una junta industrial de perfil kamm generalmente muestra una menor deformación por compresión y menos relajación con el tiempo en comparación con una lámina de junta más suave y puramente no metálica.
Opciones de capa de sellado
La delgada capa de revestimiento encima del núcleo ranurado es lo que realmente hace contacto con la superficie de la brida y cierra las vías de fuga a nivel micro. La elección del revestimiento depende en gran medida del fluido del proceso y el rango de temperatura de funcionamiento, con el grafito cubriendo la ventana de uso general más amplia, el PTFE adecuado para servicios químicamente agresivos o corrosivos y la mica reservada para aplicaciones de temperaturas más altas donde la oxidación del grafito se convierte en una preocupación.
Comprensión de la construcción de juntas enrolladas en espiral
Una junta enrollada en espiral se construye enrollando una tira de metal preformada en forma de V o W junto con una cinta de relleno suave, generalmente grafito flexible o PTFE, alrededor de un mandril en capas alternas. El resultado es un anillo en capas similar a un resorte al que luego se le coloca un anillo interior, un anillo exterior o ambos, según el tipo de brida y la clase de presión a la que servirá.
Patrón de bobinado y material de relleno
Las capas alternas de metal y relleno le dan a la junta enrollada en espiral un grado de resiliencia incorporada, lo que le permite adaptarse a pequeñas cantidades de movimiento de brida o irregularidades menores de la superficie sin perder inmediatamente el contacto de sellado. El devanado metálico proporciona resistencia mecánica y recuperación, mientras que la cinta de relleno llena el espacio microscópico entre el devanado y la cara de la brida en cada capa.
Soporte de anillo interior y exterior
Un anillo interior, cuando está instalado, evita que el devanado se doble hacia adentro bajo presión y protege el material de relleno de la erosión por el flujo del proceso en el orificio. Un anillo de centrado exterior mantiene la junta correctamente colocada en la brida y actúa como tope de compresión, lo que ayuda a evitar un ajuste excesivo durante la instalación. Este sistema de soporte basado en anillos es una de las razones por las que las juntas enrolladas en espiral se utilizan tanto en una amplia gama de tipos de bridas estándar.
Diferencias estructurales y de diseño
La siguiente tabla resume las distinciones estructurales generales que surgen con mayor frecuencia en un junta de perfil kamm vs spiral wound gasket discusión, basada en cómo se construye e instala típicamente cada familia de juntas.
| Característica | Junta Kammprofile | Junta enrollada en espiral |
|---|---|---|
| Estructura central | Núcleo de metal sólido ranurado | Tiras de metal enrolladas y capas de relleno. |
| Espesor instalado típico | Perfil más delgado y compacto | Perfil comparativamente más grueso |
| Conjunto de compresión a lo largo del tiempo | Generalmente más bajo | moderado |
| Acabado de superficie de brida necesario | Prefiere un acabado mecanizado más suave. | Tolera una gama de acabados más amplia |
| Rigidez estructural | Núcleo más alto y sólido | moderado, more flexible |
| Patrón de uso común | Intercambiadores de calor, reactores, bridas de alta integridad. | Tuberías en general, válvulas, bombas. |
Manejo de temperatura por material de revestimiento
El material de revestimiento o de relleno utilizado en una junta generalmente tiene más influencia sobre la temperatura máxima de funcionamiento que la propia arquitectura de la junta base. El siguiente gráfico de líneas ilustra las tendencias típicas en el manejo de la temperatura en las opciones de revestimiento de PTFE, grafito flexible y mica para ambas familias de juntas.
Las juntas con revestimiento de mica generalmente soportan el rango de temperatura más alto de las tres opciones de revestimiento comunes, y una junta de perfil kamm con revestimiento de mica tiende a mantener esa ventaja un poco más que una junta enrollada en espiral con revestimiento de mica porque el núcleo ranurado sólido ayuda a anclar la capa de revestimiento contra la descamación durante los ciclos térmicos repetidos. Esto hace que los diseños de kammprofile con revestimiento de mica sean una recomendación común para aplicaciones de juntas de kammprofile industriales en equipos de proceso de temperatura más alta.
Distribución de aplicaciones industriales
El siguiente gráfico de columnas muestra una distribución general e ilustrativa de dónde se especifican normalmente las juntas Kammprofile en las categorías de equipos industriales, según los patrones de uso comunes observados en la industria del sellado de fluidos.
Los intercambiadores de calor representan la mayor parte general de la demanda de juntas Kammprofile, lo que se alinea con el requisito de una junta delgada y dimensionalmente estable que se pueda repetir en muchas bridas de haces de tubos en una sola unidad. Los recipientes a presión, tuberías petroquímicas, equipos de generación de energía y aplicaciones marinas o de construcción naval completan el resto de categorías de uso común.
Comparación de radar de rendimiento general
El siguiente gráfico de radar resume seis dimensiones generales de rendimiento una al lado de la otra, brindando una lectura visual rápida de dónde cada familia de juntas tiende a tener una ventaja.
La forma general muestra que las juntas Kammprofile avanzan en rendimiento de sellado, resistencia a la temperatura y rigidez estructural, en gran parte como resultado del núcleo ranurado sólido. Las juntas enrolladas en espiral lideran la facilidad de instalación y la versatilidad de aplicación, lo que refleja su larga historia como una opción ampliamente disponible y compatible en todas las tuberías industriales en general.
Opciones de materiales y capas de revestimiento
Ambas familias de juntas generalmente se construyen a partir de un conjunto similar de materiales de núcleo y revestimiento, seleccionados para que coincidan con las condiciones de fluido, temperatura y presión del proceso de la brida que se está sellando. Un proveedor competente de juntas de grafito metálico generalmente ofrecerá combinaciones en ambas líneas de productos para que los equipos de ingeniería puedan estandarizar las opciones de materiales cuando sea práctico.
| Componente | Opciones comunes | Notas típicas |
|---|---|---|
| Kammprofile Núcleo Metálico | Acero inoxidable, acero al carbono, acero aleado. | Seleccionado según la exposición a la corrosión y la clase de presión. |
| Capa de revestimiento Kammprofile | Grafito, PTFE, mica | Determina la resistencia química y la temperatura del techo. |
| Metal enrollado en espiral | Acero inoxidable, acero aleado | Proporciona recuperación mecánica tipo resorte. |
| Material de relleno para heridas en espiral | Grafito, PTFE | Rellena microespacios entre los devanados y la cara de la brida. |
Comparación de juntas Camprofile por caso de uso industrial
Una comparación más amplia de juntas de perfil de leva entre categorías de equipos industriales comunes ayuda a aclarar por qué una familia de juntas tiende a especificarse con más frecuencia que la otra en un entorno determinado.
Intercambiadores de calor And Coolers
Generalmente se prefiere una junta de perfil kamm de intercambiador de calor para bridas de cubierta de canales y haces de tubos porque el perfil ranurado delgado se ajusta a espacios instalados más estrechos y mantiene la carga de los pernos de manera más consistente a través de ciclos térmicos repetidos de arranque y apagado.
Recipientes a presión And Reactors
Las puertas de acceso y las bridas de acceso de recipientes de mayor diámetro frecuentemente requieren una junta Kammprofile personalizada con un tamaño que coincida con círculos de pernos y perfiles de ranura específicos, lo que permite un sellado consistente en diámetros de brida considerables.
Bridas generales para tuberías y válvulas
Los tramos de tuberías estándar, los casquetes de válvulas y las bridas de carcasas de bombas siguen dependiendo en gran medida de los diseños de juntas enrolladas en espiral gracias a su amplia compatibilidad con una amplia gama de acabados de superficies de bridas y su fácil disponibilidad en tamaños comunes.
Cómo elegir entre Kammprofile y junta espiral
Analizar las siguientes consideraciones en orden generalmente ayuda a limitar la decisión entre las dos familias de juntas para una brida o pieza de equipo específica.
- Revise el rango de temperatura de funcionamiento y la frecuencia con la que el equipo realiza ciclos entre condiciones de frío y calor.
- Verifique el espacio instalado disponible en la brida, ya que una junta ranurada más delgada puede ajustarse a espacios más reducidos de manera más consistente.
- Confirme el acabado de la superficie de la brida, teniendo en cuenta que una cara mecanizada más suave generalmente se adapta bien a una junta Kammprofile.
- Evalúe las necesidades de estabilidad de la carga de los pernos, particularmente en equipos que se abren y cierran periódicamente para su inspección.
- Haga coincidir el material de revestimiento o de relleno con el fluido del proceso y sus requisitos de compatibilidad química.
- Determine si se requiere una dimensión de junta Kammprofile personalizada o si un tamaño de catálogo enrollado en espiral estándar se ajustará a la aplicación.
Consideraciones de instalación y mantenimiento
La práctica correcta de instalación tiene un efecto directo sobre el rendimiento en servicio de cualquiera de las familias de juntas, independientemente del tipo seleccionado.
- Apriete los pernos de la brida gradualmente usando un patrón de estrella o cruz en lugar de un patrón secuencial alrededor de la brida.
- Aplique torque en etapas en lugar de alcanzar el torque total en la primera pasada para promover una carga uniforme de la junta.
- Inspeccione y limpie la superficie de la brida antes de la instalación, eliminando cualquier residuo de junta vieja o suciedad de la superficie.
- Vuelva a verificar el torque de los pernos después de que el equipo haya completado su primer ciclo térmico en servicio.
- Guarde las juntas de repuesto en posición horizontal, alejadas de la humedad y la luz solar directa, hasta que estén listas para su instalación.
- Evite reutilizar una junta que ya haya sido comprimida una vez, ya que su capa selladora habrá adquirido un fraguado permanente.
Trabajar con un fabricante profesional de juntas Kammprofile
Ningbo Rilson Sealing Material Co., Ltd se fundó en 2007 y tiene su sede en Ningbo, provincia de Zhejiang, y opera una instalación de fabricación que abarca 20.000 metros cuadrados dedicada al funcionamiento seguro y confiable de sistemas de sellado de fluidos. La empresa gestiona múltiples líneas de producción y se especializa en el diseño y fabricación de juntas de sellado y materiales de sellado relacionados para los sectores petrolero, químico, energético, de construcción naval y de fabricación de maquinaria, con clientes ubicados en muchas regiones del mundo.

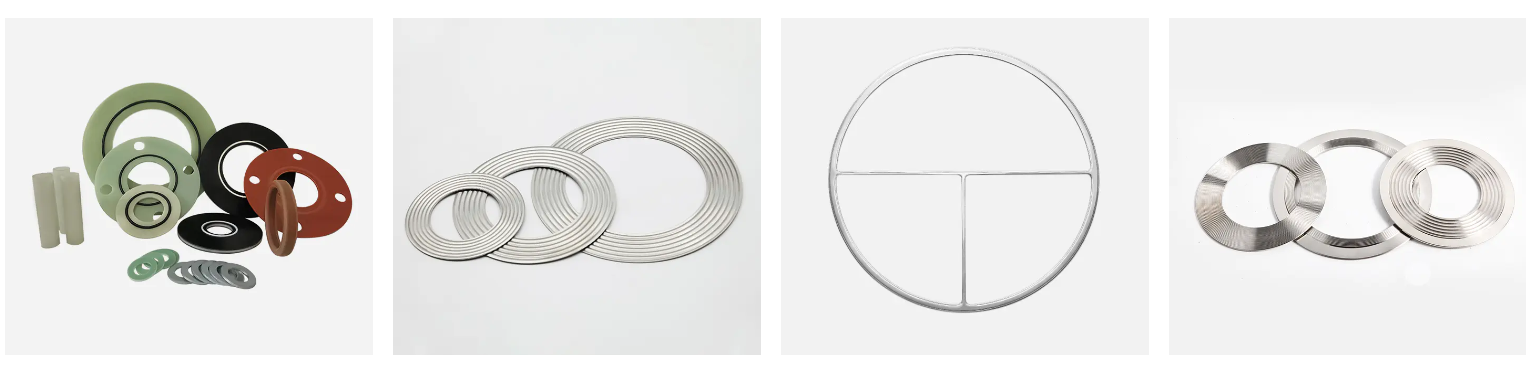

como un experimentado junta de perfil kamm manufacturer and junta de perfil kamm supplier , Rilson también produce juntas enrolladas en espiral, juntas de junta anular, juntas de metal corrugado, juntas de kit de aislamiento y juntas sin asbesto en el mismo sitio, lo que respalda un control de calidad constante cuando los clientes comparan las dos familias de productos una al lado de la otra. La empresa también puede funcionar como fabricante de juntas de perfil de leva para proyectos que requieren un junta kammprofile personalizada coinciden con un dibujo de brida específico, incluido el metal del núcleo, el material de revestimiento, el perfil de la ranura y la dimensión exterior. como un proveedor de juntas de grafito metálico , Rilson también suministra productos con revestimiento de grafito y rellenos de grafito que se utilizan en líneas kammprofile y enrolladas en espiral para intercambiadores de calor y servicios generales de tuberías.
La empresa centra sus operaciones en torno a los principios de integridad, precisión, innovación y éxito mutuo, con el objetivo de apoyar a los clientes de toda la industria del sellado de fluidos con una comunicación de ingeniería constante y una capacidad de fabricación durante todo el proceso de abastecimiento.
Preguntas frecuentes
P1: ¿Qué es una junta kammprofile?
Una junta kammprofile es una junta semimetálica construida a partir de un núcleo metálico ranurado sólido cubierto con una fina capa de sellado suave como grafito, PTFE o mica.
P2: ¿Qué es una junta enrollada en espiral?
Una junta enrollada en espiral se forma enrollando una tira de metal preformada junto con una cinta de relleno suave en capas alternas, típicamente sostenidas por anillos internos y externos.
P3: ¿Cuál es la principal diferencia entre la junta kammprofile y la junta enrollada en espiral?
Una junta Kammprofile se basa en un núcleo ranurado sólido para lograr rigidez y una baja compresión, mientras que una junta enrollada en espiral se basa en devanados metálicos en capas y relleno para una recuperación similar a la de un resorte.
P4: ¿Qué tipo se prefiere generalmente para los intercambiadores de calor?
Comúnmente se prefiere una junta de perfil kamm para intercambiador de calor porque su perfil más delgado y su rendimiento estable de carga de pernos se adaptan bien a los ciclos térmicos repetidos.
P5: ¿Las juntas Kammprofile son adecuadas para servicio a alta temperatura?
Sí, las juntas Kammprofile se utilizan ampliamente en entornos de alta temperatura y alta presión, particularmente con revestimiento de mica o grafito seleccionado para las condiciones del proceso.
P6: ¿Qué materiales de revestimiento están disponibles para las juntas kammprofile?
Las opciones de revestimiento comunes incluyen grafito flexible para servicios de uso general, PTFE para fluidos químicamente agresivos y mica para aplicaciones de temperatura más alta.
P7: ¿Las juntas en espiral son adecuadas para bridas de tuberías estándar?
Sí, las juntas enrolladas en espiral se utilizan comúnmente en una amplia gama de tipos estándar de bridas de bombas, válvulas y tuberías debido a su amplia compatibilidad.
P8: ¿Cómo elijo entre junta de perfil de leva y junta enrollada en espiral?
Considere la temperatura de funcionamiento, el acabado de la superficie de la brida, el espesor instalado disponible y los requisitos de estabilidad de carga de los pernos antes de seleccionar entre los dos tipos.
P9: ¿Las juntas Kammprofile necesitan un acabado superficial de brida especial?
Las juntas Kammprofile generalmente funcionan mejor en una cara de brida mecanizada más suave, ya que el núcleo ranurado concentra la tensión de sellado a lo largo de picos de contacto estrechos.
P10: ¿Se pueden fabricar estas juntas a medida para dimensiones de brida específicas?
Sí, se puede fabricar una junta Kammprofile personalizada para que coincida con diámetros interiores y exteriores, perfiles de ranura, espesor y material de revestimiento específicos para un dibujo de brida determinado.
