¿Qué es una junta enrollada en espiral?

¿Qué es un Junta enrollada en espiral ?

Una junta enrollada en espiral es una junta de sellado semimetálica que se fabrica enrollando una tira de metal preformada y un material de relleno suave en capas alternas, formando un anillo resistente que sella el espacio entre dos bridas. La combinación de un devanado metálico elástico y un relleno suave le da a la junta la capacidad de recuperarse ligeramente bajo cambios de presión, lo que la mantiene sellada herméticamente incluso cuando las cargas de los pernos y las temperaturas cambian durante la operación.

Esta construcción es lo que separa una junta enrollada en espiral de una junta de metal sólido o puramente blanda. Una junta blanda por sí sola puede comprimirse permanentemente y perder su sello, mientras que una junta metálica rígida por sí sola a menudo no puede adaptarse a pequeñas irregularidades de la superficie de la cara de la brida. Una junta enrollada en espiral se coloca entre los dos, por lo que sigue siendo uno de los tipos de juntas más ampliamente especificados en tuberías, recipientes a presión e intercambiadores de calor.

Los fabricantes acreditados de juntas enrolladas en espiral construyen estas juntas alrededor de tres partes principales: la tira metálica para enrollar, el material de relleno y uno o más anillos de soporte, cada uno de los cuales se trata en la siguiente sección.

Junta enrollada en espiral Construcción: componentes centrales

Cada junta enrollada en espiral se construye a partir de un pequeño conjunto de piezas estándar, aunque la combinación exacta de materiales cambia según las condiciones de servicio que necesita manejar.

Tira de bobinado de metal

Una tira delgada de metal preformada, generalmente de acero inoxidable, se enrolla en forma de espiral. Esta tira proporciona el resorte que permite que la junta responda a pequeños cambios en la carga del perno y el movimiento de la brida sin perder contacto con la superficie de sellado.

Materiales de relleno

Se enrolla un relleno blando, comúnmente grafito o PTFE, en capas alternas con la tira de metal. El relleno rellena las irregularidades microscópicas de la superficie de la cara de la brida y proporciona la sellabilidad inicial antes de que el devanado metálico asuma la carga de sellado a largo plazo.

Anillos exterior e interior

Un anillo de centrado exterior mantiene la junta en la posición correcta dentro del círculo de pernos y protege el devanado de una compresión excesiva, mientras que un anillo interior opcional agrega soporte radial y ayuda a evitar el pandeo en aplicaciones de mayor presión.

Cómo una junta enrollada en espiral crea un sello

El rendimiento del sellado proviene de una relación mecánica directa entre la carga del perno y la compresión de la junta. A medida que se aprietan los pernos de la brida, el devanado y el relleno se comprimen juntos, generando tensión de asiento en la cara de la junta hasta que es lo suficientemente alta como para bloquear el paso del fluido.

Este es un patrón de referencia general en lugar de una prueba única medida, y la forma de la curva real depende del tipo de relleno, la densidad del devanado y el acabado de la superficie de la brida. La relación general se mantiene en la mayoría de las instalaciones: la tensión del asiento aumenta constantemente a medida que aumenta la carga del perno, hasta que la junta alcanza el punto en el que puede bloquear completamente el espacio de sellado.

Materiales de relleno comunes para juntas enrolladas en espiral

La elección del relleno es una de las primeras decisiones al seleccionar una junta enrollada en espiral, ya que afecta directamente el rango de temperatura y la compatibilidad química.

Clasificaciones de presión y temperatura por tipo de relleno

Debido a que el material de relleno establece el techo de temperatura práctico para una junta enrollada en espiral, esta suele ser la primera especificación que se debe confirmar antes de elegir entre una junta enrollada en espiral rellena de grafito y una junta enrollada en espiral rellena de PTFE.

El grafito sigue siendo el relleno más comúnmente especificado para servicios industriales en general, y ofrece un equilibrio práctico entre tolerancia a la temperatura y resistencia química, mientras que los rellenos cerámicos y de mica se reservan para equipos de proceso a temperaturas más altas.

Clasificaciones típicas de clases de presión para juntas enrolladas en espiral

Las juntas enrolladas en espiral se fabrican para coincidir con las clases de presión de brida estándar, por lo que las dimensiones y la densidad del devanado se escalan con la clasificación de clase de la brida en la que están instaladas.

Estas cifras son valores de referencia aproximados de temperatura ambiente para clases de bridas comunes, y la altura de las barras en el gráfico está escalada para facilitar la lectura en lugar de estar dibujada estrictamente a escala. La presión real permitida siempre depende del material específico de la brida, la temperatura y el código de diseño aplicable.

Junta enrollada en espiral frente a junta de junta anular: diferencias clave

Las juntas enrolladas en espiral y las juntas tipo anillo, o RTJ, son comunes en tuberías de alta presión, pero sellan de diferentes maneras y se adaptan a diferentes situaciones.

Una junta enrollada en espiral generalmente ofrece una mejor recuperación de la compresión y más tolerancia a imperfecciones menores en la superficie de la brida, mientras que una junta RTJ, al ser completamente metálica, generalmente soporta presiones y temperaturas extremas más altas, pero requiere una brida ranurada mecanizada con precisión y no está diseñada para ser reutilizada después de su extracción.

Dónde se utilizan las juntas enrolladas en espiral en todas las industrias

La combinación de tolerancia a la presión, rango de temperatura y recuperación de la compresión hace que las juntas enrolladas en espiral sean una opción común en varios tipos de equipos de proceso.

Sistemas de tuberías de vapor

Una junta enrollada en espiral para el servicio de tuberías de vapor debe soportar ciclos térmicos repetidos a medida que la línea se calienta y enfría, que es donde el devanado metálico elástico ayuda a mantener un sello hermético a través de cambios de temperatura.

Intercambiadores de calor

Una junta enrollada en espiral para aplicaciones de intercambiador de calor a menudo tiene el tamaño de un patrón de brida específico y debe tolerar tanto la presión interna como la expansión térmica de la carcasa del intercambiador durante los ciclos de arranque y parada.

Recipientes a presión

Se selecciona una junta enrollada en espiral para cierres de recipientes a presión en función de la presión de diseño del recipiente y los medios de proceso en su interior, y el material de relleno se elige para que coincida con el entorno químico.

Tuberías petroquímicas y de procesos

En refinerías y plantas químicas, las juntas enrolladas en espiral se utilizan en conexiones bridadas en toda la red de tuberías, donde la calidad de fabricación constante de un proveedor de juntas enrolladas en espiral respalda un rendimiento predecible en instalaciones grandes.

Cómo identificar y seleccionar la junta enrollada en espiral adecuada

La mayoría de los fabricantes de juntas enrolladas en espiral siguen una convención de codificación de colores compartida en el anillo exterior y la franja de relleno, lo que permite identificar el material de relleno y el devanado sin desmontar la junta.

Al seleccionar una junta, hacer coincidir el material del anillo exterior con el entorno de la brida y confirmar los diámetros interior y exterior correctos con respecto a la clase de presión de la brida son las dos comprobaciones que vale la pena realizar antes de la instalación, junto con una solicitud de junta enrollada en espiral personalizada para cualquier patrón de brida no estándar.

Acerca de Ningbo Rilson Sealing Material Co., Ltd.

Ningbo Rilson Sealing Material Co., Ltd fue fundada en 2007 y tiene su sede en Ningbo, provincia de Zhejiang, y cuenta con instalaciones de fabricación que abarcan 20.000 metros cuadrados . La empresa se centra en el funcionamiento seguro y confiable de sistemas de sellado de fluidos, ayudando a los clientes a identificar la tecnología de sellado que se adapta a las condiciones de su proceso.

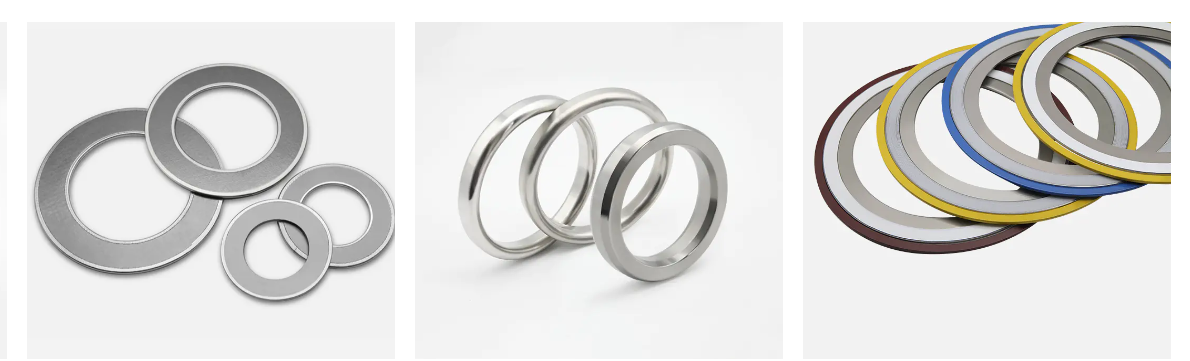

Múltiples líneas de producción respaldan el diseño y la fabricación de juntas de sellado y materiales de sellado relacionados para los sectores de petróleo, productos químicos, energía, construcción naval y fabricación de maquinaria. Como fabricante de juntas industriales, la gama principal de productos incluye juntas enrolladas en espiral, juntas de junta anular, juntas de perfil kamm, juntas de metal corrugado, juntas de kit de aislamiento y juntas sin amianto, abarcando tanto formatos de juntas metálicas como semimetálicos.
