¿Cuáles son los diferentes tipos de Juntas enrolladas en espiral
Las juntas enrolladas en espiral generalmente se clasifican de dos maneras principales: por la configuración del anillo y por la combinación de material de relleno y devanado utilizado dentro del elemento de sellado. Las opciones de configuración del anillo incluyen un junta enrollada en espiral con anillo interior , un junta enrollada en espiral con anillo exterior solo, un junta espiral sin anillo interior , unnd a basic style produced without any supporting ring at all. Material combinations are typically grouped by filler type, such as graphite, PTFE, or mica, paired with a metal winding strip chosen to match the process media and the flange material.
Debido a que el tamaño de la brida, la temperatura de funcionamiento y el medio que se sella varían de una aplicación a otra, hacer coincidir el tipo correcto de junta enrollada en espiral con las condiciones de servicio desempeña un papel fundamental para lograr un sello estable y duradero en la conexión de la brida.
como un Junta enrollada en espiral esta construido
Una junta enrollada en espiral se fabrica con una combinación alterna de alambre metálico formado y material de relleno blando, enrollados juntos en un anillo denso. Cuando se comprimen entre dos bridas, las capas alternas forman un sello eficaz y al mismo tiempo permiten un grado de flexibilidad que las juntas metálicas simples no ofrecen.
Capas de bobinado y relleno
El devanado metálico le da a la junta su resistencia estructural, mientras que la capa de relleno rellena las irregularidades microscópicas de la superficie de la cara de la brida. Tanto el metal de aporte como el de bobinado se pueden cambiar de forma independiente para adaptarse a diferentes requisitos de compatibilidad química, lo cual es parte del motivo por el cual las juntas enrolladas en espiral están disponibles en tantas combinaciones de tipos.
La tira de metal en forma de V
Una corona en forma de V centrada en la tira de metal actúa como un pequeño resorte, dando a la junta mayor resistencia bajo condiciones cambiantes de temperatura y presión. Si la carga de perno disponible para comprimir una junta es limitada, la densidad del devanado y las dimensiones de la junta se pueden ajustar para seguir proporcionando un sellado eficaz.
Tipos de juntas enrolladas en espiral según la configuración del anillo
La configuración del anillo suele ser la primera clasificación que un comprador debe confirmar, ya que depende directamente del diseño de la brida que se sella. Un anillo de centrado exterior posiciona la junta con precisión dentro del círculo de pernos de la brida y actúa como limitador de compresión, mientras que un anillo interior añade resistencia radial, reduce la erosión de la brida y protege el devanado de los medios del proceso.
| Configuración de anillo | Descripción típica |
|---|---|
| Con anillo interior | Anillo de centrado exterior más anillo interior para mayor soporte radial y protección de brida |
| Solo con anillo exterior | Solo anillo de centrado exterior, comúnmente utilizado en bridas de cara elevada estándar. |
| Sin anillo interior | Elemento de obturación con anillo exterior, no incluido anillo de soporte interior separado |
| Sin ningún anillo | Únicamente elemento de sellado, utilizado a menudo cuando la junta se asienta dentro de una ranura confinada. |
Uso típico de configuración de anillo en aplicaciones de brida
45% Con anillo interior
30% Sólo anillo exterior
20% Sin anillo interior
5% Sin ningún anillo
Las figuras representan patrones de distribución generales observados en aplicaciones de bridas industriales comunes y se muestran solo con fines comparativos ilustrativos.
Tipos de juntas enrolladas en espiral según el material de relleno
La elección del material de relleno depende principalmente de la temperatura de funcionamiento y la exposición química. El relleno de grafito es una de las opciones más utilizadas porque funciona bien en un amplio rango de temperaturas y resiste una amplia variedad de medios de proceso, aunque generalmente se mantiene alejado de ambientes fuertemente oxidantes a temperaturas muy altas. El relleno de PTFE a menudo se selecciona para servicios químicos oxidantes o agresivos donde el grafito no es adecuado. El relleno a base de mica se utiliza para aplicaciones de temperaturas más altas y hay alternativas flexibles no metálicas disponibles para trabajos más livianos o servicios a temperaturas más bajas.
Temperatura máxima típica de servicio continuo por tipo de llenado
Sólo rangos de referencia aproximados; Los límites reales varían según la formulación exacta, el metal de bobinado y las condiciones del proceso.
Comparación del rendimiento entre tipos de rellenos
La elección entre una junta enrollada en espiral rellena de grafito, de PTFE o de mica generalmente se reduce a sopesar la resistencia a la temperatura, la resistencia a la oxidación, el rango de compatibilidad química, la recuperación de la compresión y la confiabilidad general del sellado frente a las condiciones específicas del proceso involucradas.
Comparación de rendimiento del tipo de relleno
Relleno de grafito. Relleno de PTFE Relleno de mica
Las calificaciones son relativas y están destinadas a una comparación general; El rendimiento real depende de la formulación exacta y las condiciones de servicio.
Comportamiento típico de recuperación de compresión
A medida que la carga del perno aumenta hacia el valor nominal, una junta enrollada en espiral desarrolla gradualmente su capacidad de recuperación y retorno elástico total. Este patrón de recuperación gradual es una de las razones por las que las juntas enrolladas en espiral tienden a adaptarse mejor a los movimientos menores de las bridas y a los ciclos térmicos que las juntas planas no metálicas.
Tendencia general de recuperación en todo el rango de carga de los pernos
La curva ilustra un patrón de recuperación general; Los valores exactos varían según la construcción de la junta, el tipo de relleno y las condiciones de instalación.
Cómo elegir el tipo correcto de junta enrollada en espiral
Seleccionar entre los tipos disponibles de juntas en espiral generalmente se reduce a revisar una breve lista de condiciones de servicio antes de realizar un pedido a un proveedor de juntas en espiral.
- Confirme el rango de temperatura de funcionamiento y si el proceso se ejecuta en un ambiente oxidante o no oxidante, lo que ayuda a determinar el tipo de relleno.
- Verifique la clasificación de presión y la clase de brida para ayudar a establecer la densidad de bobinado y la configuración del anillo correctas.
- Revise la compatibilidad química entre los medios del proceso y tanto el material de relleno como el metal de bobinado.
- Haga coincidir la configuración del anillo con el tipo de revestimiento de brida, ya que las ranuras de cara elevada, lengüeta y ranura y tipo junta tipo anillo asientan la junta de manera diferente.
- Confirme la carga de perno disponible, ya que una carga de perno limitada puede requerir una densidad de bobinado ajustada o una dimensión de junta.
Para bridas construidas alrededor de una ranura de junta tipo anillo, generalmente se usa una junta de junta tipo anillo o una junta RTJ de metal sólido en lugar de una junta enrollada en espiral estándar, por lo que confirmar con anticipación el tipo de revestimiento de brida evita ordenar la familia de productos incorrecta.
Consideraciones de instalación para juntas enrolladas en espiral
- Inspeccione las caras de las bridas en busca de daños o residuos antes de colocar la junta.
- Centre la junta con precisión dentro del círculo de pernos utilizando el anillo exterior como guía.
- Apriete los pernos gradualmente en forma cruzada en lugar de trabajar alrededor de la brida en una dirección.
- Evite reutilizar una junta enrollada en espiral una vez que haya sido comprimida y retirada de servicio.
- Guarde las juntas no utilizadas en posición horizontal, alejadas de la humedad, para mantener el devanado y el relleno en condiciones estables.
Acerca del material de sellado Ningbo Rilson
Ningbo Rilson Sealing Material Co., Ltd. fue fundada en 2007 y está ubicada en Ningbo, provincia de Zhejiang, y opera como fabricante y proveedor de juntas enrolladas en espiral. Las instalaciones de fabricación abarcan unos 20.000 metros cuadrados y cuentan con múltiples líneas de producción dedicadas a productos de sellado para los sectores petrolero, químico, energético, de construcción naval y de fabricación de maquinaria.

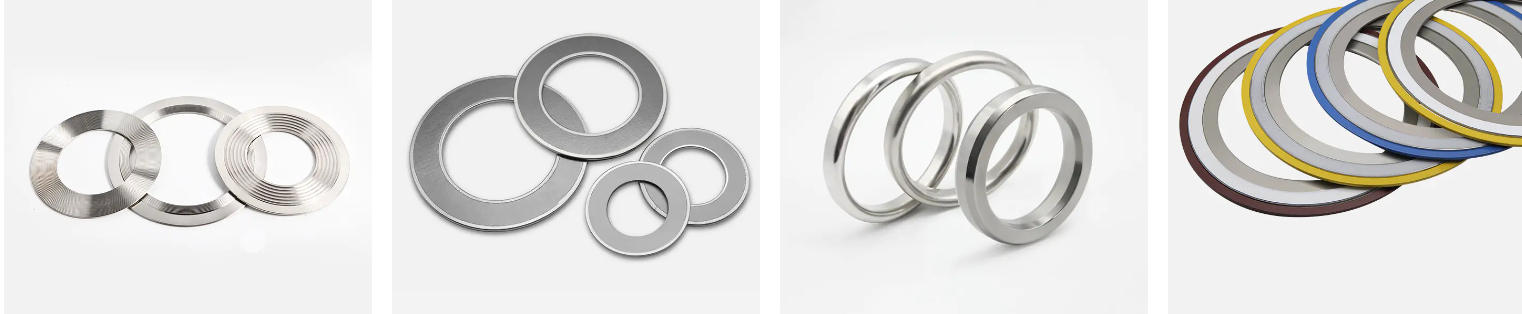

Como fábrica de juntas enrolladas en espiral, la empresa produce juntas enrolladas en espiral, juntas de junta anular, juntas de perfil kamm, juntas de metal corrugado, juntas para kits de aislamiento y juntas sin asbesto, manteniendo procedimientos estructurados de control de calidad interno durante toda la producción. Con clientes en múltiples regiones, la empresa se centra en ofrecer soluciones prácticas de tecnología de sellado basadas en la integridad, la precisión, la innovación y las relaciones con los clientes a largo plazo.
Preguntas frecuentes
P1: ¿Para qué se utiliza una junta enrollada en espiral?
Las juntas enrolladas en espiral se utilizan para sellar conexiones de bridas y se aplican ampliamente en procesamiento químico, oleoductos y gasoductos, plantas de energía, intercambiadores de calor y recipientes a presión.
P2: ¿Cómo sella una junta enrollada en espiral?
Cuando se comprimen entre dos bridas, las capas alternas de devanado metálico y de relleno se adaptan a irregularidades superficiales menores en la cara de la brida, mientras que el devanado metálico proporciona un retorno elástico para ayudar a mantener la presión de contacto.
P3: ¿De qué están hechas las juntas enrolladas en espiral?
Una junta enrollada en espiral está hecha de una tira metálica formada combinada con un material de relleno suave, a menudo combinada con un anillo exterior, un anillo interior o ambos, según la configuración.
P4: ¿Cuál es la diferencia entre el anillo interior y el anillo exterior en una junta enrollada en espiral?
El anillo exterior centra la junta en la brida y limita la compresión, mientras que el anillo interior añade soporte radial, ayuda a reducir la erosión de la brida y protege el devanado de los medios del proceso.
P5: ¿Por qué utilizar grafito en una junta enrollada en espiral?
El relleno de grafito se usa ampliamente porque funciona en un amplio rango de temperaturas y resiste muchos medios de proceso, lo que lo convierte en una opción común de uso general para juntas enrolladas en espiral.
P6: ¿Cómo selecciono el tamaño de una junta enrollada en espiral?
El tamaño de la junta generalmente coincide con el tamaño nominal de la tubería de la brida y la clase de presión, por lo que confirmar las dimensiones exactas de la brida y el tipo de revestimiento es el primer paso antes de realizar el pedido.
P7: ¿Para qué presión nominal es adecuada una junta enrollada en espiral?
Las juntas enrolladas en espiral se utilizan en una amplia gama de clases de presión de bridas, con la densidad del devanado y la configuración del anillo ajustadas para adaptarse a la clasificación de presión específica involucrada.
P8: ¿Cuánto dura una junta enrollada en espiral?
La vida útil depende de la temperatura de funcionamiento, la presión, los medios de proceso involucrados y las condiciones de almacenamiento antes de la instalación, por lo que generalmente se recomienda una inspección periódica durante las paradas programadas.
P9: ¿Se pueden reutilizar las juntas enrolladas en espiral?
Las juntas enrolladas en espiral generalmente están diseñadas para un solo uso, ya que el devanado y el relleno pierden su capacidad elástica una vez comprimidos y retirados de servicio.
P10: Cómo instalar correctamente una junta enrollada en espiral
La instalación correcta implica inspeccionar las caras de las bridas, centrar la junta dentro del círculo de pernos y apretar los pernos gradualmente en un patrón cruzado para aplicar una compresión uniforme.
