¿Cuáles son las ventajas de las juntas dentadas?

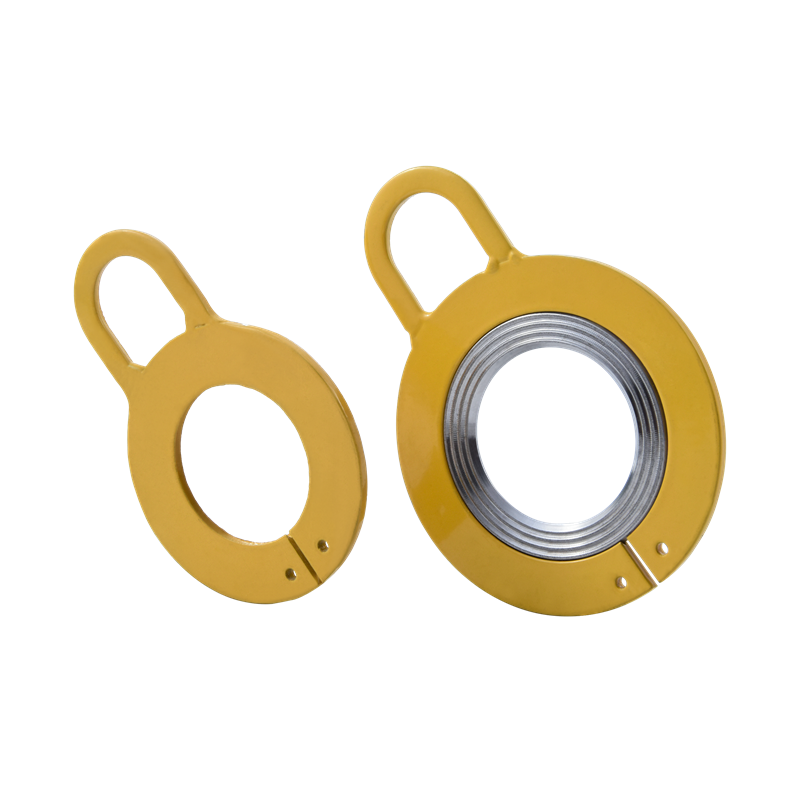

Juntas Kammprofile son un elemento de sellado compuesto de metal y no metal con ranuras dentadas concéntricas o en espiral mecanizadas en su superficie. Logran el sellado mediante deformación localizada de las puntas de los dientes a alta presión. Combinan la resistencia de las juntas metálicas con la elasticidad de las juntas no metálicas y se utilizan ampliamente en aplicaciones de alta temperatura y alta presión.

1.Ventajas y características de las juntas Kammprofile

Excelente rendimiento antiaflojamiento

Diseño de enganche dentado: los dentados en la superficie de la junta se acoplan a la superficie del componente conectado (como la cabeza de un perno o una tuerca) cuando se aprietan, creando un enclavamiento mecánico y resistiendo eficazmente el aflojamiento causado por vibraciones, golpes o cargas dinámicas.

Superior a las juntas planas ordinarias: mientras que las juntas planas tradicionales se basan únicamente en la fricción, los dientes de las juntas dentadas proporcionan una resistencia antideslizante adicional.

Alta fuerza de sujeción

Los bordes afilados de los dientes producen deformación plástica localizada bajo presión, aumentando la profundidad de compromiso de la superficie de contacto y manteniendo la precarga incluso después de un uso prolongado.

No se requieren medidas antiaflojamiento adicionales

Puede reemplazar elementos auxiliares antiaflojamiento como arandelas elásticas y selladores de roscas, simplificando el proceso de ensamblaje y reduciendo costos y número de componentes.

Materiales flexibles y tratamientos superficiales.

Varios materiales: acero al carbono, acero inoxidable (como 304 y 316), aleaciones de cobre, etc. de uso común, se adaptan a diferentes entornos (como aplicaciones resistentes a la corrosión y de alta temperatura).

Tratamientos superficiales opcionales: galvanizado, ennegrecido, fosfatado, etc., para mejorar aún más la resistencia al óxido o al desgaste.

Alta adaptabilidad

Aplicables a superficies de contacto irregulares o ligeramente deformadas, las estrías compensan pequeñas irregularidades de la superficie y garantizan un contacto efectivo.

Se puede utilizar para conectores fabricados de diversos materiales, incluidos metal y plástico.

Fácil instalación

Se instala directamente entre el perno/tuerca y la pieza de trabajo, sin requerir herramientas especiales ni operaciones complicadas.

Reutilizabilidad

Algunos diseños permiten desmontaje y extracción múltiples mientras mantienen la eficacia antiaflojamiento (sin embargo, el uso repetido puede degradar el rendimiento; esto se recomienda según las condiciones de aplicación).

Rentabilidad

Estructura simple y bajo costo de producción, pero con una efectividad antiaflojamiento significativa, la rentabilidad supera muchas soluciones antiaflojamiento complejas.

Aplicaciones típicas

Entornos de vibración: motores y sistemas de transmisión en automóviles, aviación y transporte ferroviario.

Equipos pesados: Maquinaria de construcción y turbinas eólicas.

Equipos electrónicos y eléctricos: Prevención del aflojamiento de las conexiones del circuito debido a la vibración.

Ambientes corrosivos/de alta temperatura: tuberías químicas y equipos petroleros (se requieren materiales resistentes a la corrosión).

Precauciones

Riesgo de daño a la superficie: Las estrías pueden rayar las superficies blandas; Se debe evaluar el material de la pieza de trabajo. Control de precarga: Apretar demasiado puede hacer que los dientes de la sierra entren demasiado, perjudicando el rendimiento o dañando los componentes.

No apto para materiales en láminas extremadamente delgadas: los dientes de sierra pueden penetrar piezas excesivamente delgadas y provocar fallas.

2. Especificaciones de las juntas Kammprofile

Preparación previa a la instalación

Inspección de juntas

Confirme que el perfil del diente esté intacto y libre de defectos, con una tolerancia de altura del diente dentro de ±0,02 mm.

Medir la uniformidad del espesor; la diferencia de espesor en cuatro puntos debe ser ≤0,05 mm.

Verificar el informe de materiales, el cual debe cumplir con ASTM F104 o GB/T 9129.

Preparación de bridas

La rugosidad de la superficie de sellado de la brida debe ser Ra ≤3,2μm, con una textura distribuida radialmente.

Limpiar minuciosamente la superficie de sellado con acetona; Los disolventes clorados están prohibidos.

Verificar el paralelismo de las bridas; La desviación utilizando una galga de espesores debe ser ≤0,1 mm/m.

Procedimiento de instalación

Centrado y Posicionamiento

El diámetro interior de la junta debe ser entre 0,5 y 1 mm mayor que el diámetro interior de la tubería para evitar daños por erosión del medio.

Al instalar juntas de doble diente, las puntas de los dientes deben mirar hacia el lado de alta presión (o, si no está seguro, hacia el lado de la brida).

Preapriete de pernos

Apriete en cuatro etapas:

Preapriete inicial al 30% del par objetivo

Apriete diagonal al 50% de torque

Apriete circular al 80% de torque

Finalmente, alcance el 100% del par en dos pasos.

Utilice una llave dinamométrica calibrada, manteniendo un error dentro de ±5%.

Enfríe los pernos de acero al carbono con lubricante de disulfuro de molibdeno.

Vuelva a apretar mientras esté caliente.

Después de que el sistema se haya calentado inicialmente hasta la temperatura de funcionamiento, vuelva a apretarlo después de enfriarlo a 80 °C.

Los pernos de aleación de alta temperatura requieren un aumento del 5 % al 8 % en el par de compensación.

3. Normas de mantenimiento y desguace de juntas dentadas.

Especificaciones de mantenimiento regular

Inspección en servicio

Monitoreo de la tensión de los pernos: utilice un medidor de tensión de pernos ultrasónico cada seis meses. Vuelva a apretar si la precarga inicial se reduce en más del 15%.

Comprobación de fugas: utilice un detector de fugas halógeno (sensibilidad ≤ 1×10⁻⁶ Pa·m³/s) para inspeccionar la superficie de sellado semanalmente.

Inspección de apagado

Evaluación del estado de la punta del diente:

Se permite un ligero aplanamiento de la punta del diente (≤ 30% de la altura original).

Están prohibidas las grietas o protuberancias de la raíz del diente.

Inspección de la capa de sellado:

Pérdida de espesor de la capa de grafito/PTFE ≤ 20%.

No hay grietas radiales en los orificios pasantes (se puede utilizar temporalmente una longitud de grieta < 2 mm).

Requisitos de limpieza: utilice etanol anhidro para eliminar los depósitos de carbón en las ranuras de los dientes (están prohibidos los cepillos metálicos).

Las superficies de sellado de las bridas se deben pulir en una dirección con papel de lija de grano 800 (para eliminar las capas de óxido).

Criterios de rechazo obligatorios

Daño estructural

Cualquiera de las siguientes condiciones ocurre en el área del perfil del diente:

Tres o más fracturas dentales consecutivas.

Desgaste de la altura del diente > 0,1 mm (para una altura del diente original de 0,3 mm)

Deformación por fluencia del marco metálico (desviación de rectitud > 0,2 mm)

Fallo del sello

Probado según ISO 5208:

Tasa de fuga de helio > 1×10⁻⁵ Pa·m³/s

Prueba de presión hidráulica: Mantener la presión durante 30 minutos; caída de presión > 5%
