¿Qué es una junta enrollada en espiral?

Juntas enrolladas en espiral son una junta compuesta de metal y no metal ampliamente utilizada para sellar tuberías, válvulas y recipientes a presión. Su estructura única combina la resistencia del metal con la flexibilidad del no metal, lo que los hace adecuados para su uso en aplicaciones de alta temperatura, alta presión y medios corrosivos. Compuestas por alambres metálicos formados alternadamente y material de relleno suave, las juntas enrolladas en espiral forman un sello altamente efectivo cuando se comprimen entre dos bridas. La corona en forma de V en el centro de la tira de metal actúa como un resorte, dando a la junta una mayor elasticidad en diferentes condiciones. Los materiales de relleno y alambre se pueden ajustar para cumplir con los distintos requisitos de compatibilidad química.

1. Estructura y composición de las juntas espirales
Tiras de metal: normalmente hechas de aleaciones resistentes a la corrosión como acero inoxidable (como 304 y 316), titanio y monel, las tiras de metal se presionan en una sección transversal en forma de V o W para proporcionar un soporte elástico.
Capas de relleno no metálicas: comúnmente hechas de materiales como grafito, politetrafluoroetileno (PTFE) y mica, estas capas de relleno están incrustadas entre las tiras de metal para proporcionar un sello y compensar las irregularidades de la superficie. Anillos interior y exterior (opcional):
Anillo interior: evita que los medios erosionen la junta internamente, lo que reduce el riesgo de que la tira de metal se afloje.
Anillo exterior (acero al carbono o acero inoxidable): posiciona la junta, evita la sobrecompresión y mejora la resistencia a la presión.

2. Características y ventajas
Resistente a condiciones extremas: Resiste altas temperaturas (hasta 1000 °C o más, según el material) y altas presiones (como bridas Clase 900 y superiores).
Excelente sellado: la combinación de materiales metálicos y no metálicos se adapta incluso a irregularidades menores de la superficie de las bridas.
Resistencia química: Compatible con medios como ácidos, álcalis, petróleo y gas mediante la selección de diferentes metales y materiales de relleno.
Resiliencia elástica: la estructura en espiral de la tira de metal mantiene un sello incluso después de cambios de presión.

3. Tipos comunes de Juntas enrolladas en espiral
Tipo básico (sin anillo): Contiene solo capas enrolladas en espiral metálicas y no metálicas, adecuadas para bridas estándar.
Tipo con anillo interior: mejora la resistencia a la presión interna, adecuado para medios de alta presión o fácilmente erosivos.

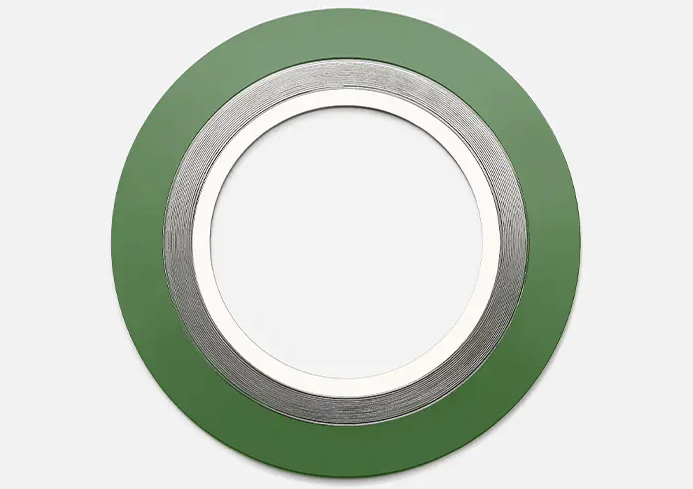

Tipo con anillo exterior: Se instala y posiciona fácilmente, evitando el colapso de la junta. Juntas enrolladas en espiral: combinan las ventajas de ambos tipos y son adecuadas para aplicaciones exigentes (como API 6A).

4. Aplicaciones de las juntas enrolladas en espiral
Petroquímica: Bridas de tuberías, reactores e intercambiadores de calor.
Industria Eléctrica: Turbinas de vapor y sistemas de calderas de alta temperatura.
Farmacéutica/Alimentación: Aplicaciones que requieren relleno sanitario de PTFE.
Aeroespacial: Sellos del sistema de combustible.

5. Consideraciones de selección
Coincidencia de materiales: seleccione la tira de metal y la capa de relleno según la corrosividad y la temperatura del medio.
Estándar de brida: confirme la clasificación de la brida (como ANSI, DIN y JIS) y las dimensiones.
Clasificación de presión: Las diferentes densidades de devanado afectan la capacidad de soportar presión.
Requisitos de instalación: Los pernos deben apretarse uniformemente para evitar una sobrepresión localizada que pueda provocar fallas.

6. Comparación con otras juntas
Juntas planas de metal: alta dureza pero mala compensación, lo que requiere cargas de pernos extremadamente altas.
Juntas de Goma: Aptas sólo para bajas temperaturas y presiones y propensas a envejecer.
Juntas compuestas de grafito: sin soporte metálico y propensas a fragilizarse a altas temperaturas.
