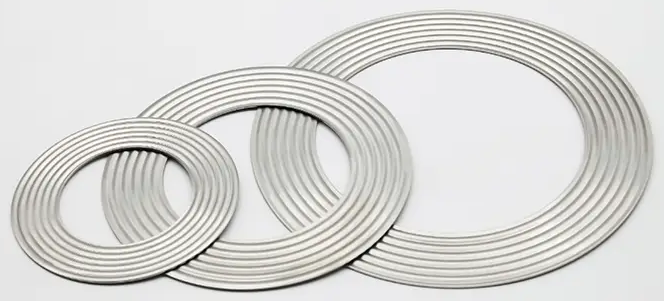

¿Por qué las juntas de metal corrugado son irreemplazables en condiciones de alta temperatura y alta presión?

En los campos petroquímico, eléctrico, nuclear y otros campos industriales, las condiciones de trabajo de alta temperatura y alta presión (HT/HP) tienen requisitos muy estrictos sobre el rendimiento de los sellos. Las juntas ordinarias son propensas a fallar en condiciones extremas, lo que provoca fugas del medio, daños al equipo e incluso accidentes de seguridad. La junta de metal corrugado se ha convertido en una opción irremplazable en condiciones de alta temperatura y alta presión debido a su diseño estructural único y propiedades del material.

1. Propiedades del material: resistencia a altas temperaturas, resistencia a alta presión, resistencia a la corrosión

Resistencia a altas temperaturas (-200 ℃ ~ 1000 ℃)

Las juntas de metal corrugado están hechas de materiales de aleación de alto rendimiento y pueden soportar temperaturas extremas:

Acero inoxidable (316/321): apto para -200 ℃ ~ 600 ℃, resistente a la corrosión general.

Inconel 600/625: resistencia a temperaturas de hasta 1000 ℃, resistente a la corrosión por sulfuro de hidrógeno (H₂S).

Hastelloy C-276: resistente a ácidos fuertes (como ácido clorhídrico, ácido sulfúrico) y oxidación a alta temperatura.

Comparación: las juntas no metálicas (como grafito, caucho) se carbonizarán o fundirán por encima de 500 ℃, mientras que las juntas planas metálicas ordinarias son propensas a deformarse por fluencia a altas temperaturas.

Resistencia a la deformación por alta presión (>50MPa)

La estructura corrugada de metal puede deformarse elásticamente bajo alta presión para compensar las ligeras irregularidades de la superficie de la brida y evitar fallas en el sellado.

Resistencia a la fluencia: la tasa de recuperación elástica de las juntas corrugadas es superior al 90 %, mientras que las juntas metálicas planas son propensas a la deformación plástica bajo alta presión, lo que provoca que los pernos se aflojen y se produzcan fugas.

Resistencia a la corrosión y compatibilidad con medios

Tecnología de recubrimiento de superficies: se puede revestir PTFE (resistencia a ácidos y álcalis), plata (conductividad térmica mejorada) o níquel (resistencia a la corrosión de iones de cloruro).

Medios aplicables: gas ácido (CO₂, H₂S), álcali fuerte, metal líquido, etc.

Comparación: las juntas de caucho son propensas a hincharse cuando se exponen al aceite, y las juntas de grafito son propensas a pulverizarse en un ambiente fuertemente oxidante.

2. Ventajas estructurales: compensación elástica y alto rendimiento de sellado.

Mecanismo de compensación elástica de corrugación.

La estructura corrugada pico-valle produce deformación elástica cuando está bajo presión, adaptándose automáticamente a las irregularidades de la superficie de la brida.

Rendimiento de rebote: incluso si la precarga del perno disminuye, la estructura corrugada aún puede mantener el sellado (las juntas planas tienen fugas una vez que se aflojan).

Diseño compuesto multicapa (junta mejorada)

Corrugación metálica interior exterior de grafito flexible: resistencia del metal y sellado no metálico.

Escenario de aplicación: tubería de vapor principal de una central nuclear (debe ser resistente a altas temperaturas y radiación al mismo tiempo).

Comparación: las juntas metálicas planas no pueden adaptarse a la deformación de la brida y son propensas a sufrir fugas debido a la concentración de tensión local.

Comparación de rendimiento con juntas tradicionales :

3. puntos de mantenimiento de junta de metal corrugado

• Precauciones de instalación

Inspección antes de la instalación.

Estado de la junta: confirmar que no existen hendiduras, grietas o corrosión (especialmente en la zona corrugada).

Superficie de la brida: limpiar y comprobar la planitud (rugosidad Ra≤0,8μm), sin rayones ni óxido.

Pernos: utilice pernos nuevos o confirme que no haya deformación por tracción y aplique agente antiagarrotamiento a las roscas.

Pasos de instalación correctos

Colocación central: La junta debe cubrir completamente la superficie de sellado de la brida y no se permite ninguna desviación.

Control de precarga: apriete cruzado en etapas según el par estándar (como el método de tres pasos 50%-80%-100% recomendado por ASME B16.5).

Evite la sobrepresión: un torque excesivo puede causar que la corrugación colapse (consulte la tasa de compresión proporcionada por el fabricante, generalmente entre 30% y 50%).

Comportamiento prohibido:

Reutilización de juntas aplanadas (fallo elástico).

Utilice martillos o herramientas neumáticas para instalar violentamente.

• Normas de desmontaje y sustitución.

Situaciones en las que se requiere reemplazo

Daño en la estructura corrugada: corrugación aplanada, rota o parcialmente colapsada (pérdida elástica).

Corrosión/desgaste: Se pueden observar picaduras, grietas o desprendimiento a gran escala del recubrimiento en el sustrato metálico.

Historial de fugas: las fugas repetidas en la misma posición de la junta indican una falla en el sello.

Proceso de desmontaje seguro

Alivie la presión y enfríe a temperatura ambiente.

Afloje los pernos en orden cruzado para evitar un estallido repentino de la superficie de la brida.

Limpie los residuos de juntas viejas (no utilice herramientas afiladas para raspar la brida).

• Especificaciones de almacenamiento y transporte.

Condiciones de almacenamiento

Medio ambiente: temperatura 5-30 ℃, humedad ≤60%, lejos de gases corrosivos ácidos y alcalinos.

Embalaje: Caja dura original con bolsa a prueba de humedad para almacenamiento, sin apilar ni doblar.

Requisitos de transporte

Fijado en una caja a prueba de golpes para evitar la deformación de la corrugación provocada por golpes.

Las etiquetas indican "No presionar" y "A prueba de humedad".
